手持示波表——现场检测必备工具，电子测量仪器的革命性突破

引言：现场检测的挑战与需求

在电子工程、设备维护、科研实验以及工业自动化等领域，工程师和技术人员经常需要在现场对电路信号进行实时测量与分析。传统的台式示波器虽然功能强大、精度高，但其笨重的体积和对外部电源的依赖，使其难以适应野外、产线、高空或狭窄空间等复杂现场的检测需求。正是在这种背景下，手持示波表应运而生，它将示波器、万用表、数据记录仪等功能集于一身，凭借便携性、电池供电和坚固耐用的设计，成为现场检测不可或缺的必备工具。

什么是手持示波表？

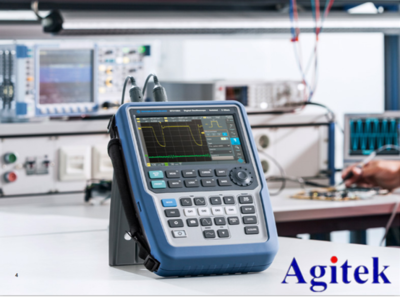

手持示波表是一种集成了数字示波器、数字万用表、频率计数器、数据记录仪等多种功能的便携式电子测量仪器。与普通手持万用表不同，它能够显示信号的波形，使工程师可以直接观察信号的幅度、频率、上升沿、噪声、失真等动态特征。其典型特点包括：

• 便携设计：体积小巧，重量轻，通常配有防护套和手持带，便于单手操作。
• 电池供电：内置可充电锂电池，支持长时间现场工作，无需外接电源。
• 坚固耐用：符合IP防护等级，抗跌落、防尘防水，适应恶劣工业环境。
• 多功能集成：除示波器功能外，通常还具备万用表、记录仪、FFT频谱分析等能力。
• 隔离输入：多数产品提供通道间隔离，确保在浮地测量中的安全性。

现场检测中的核心应用

1. 设备故障排查与维修

在工厂生产线或现场设备出现异常时，手持示波表可快速测量传感器信号、通信总线波形（如RS-485、CAN、I2C）、电源纹波等，帮助工程师判断故障点。例如，通过观察PWM波形的占空比和频率，可以判断电机驱动电路是否正常。

2. 电力与电气系统检测

在配电柜、变频器、UPS等电气设备现场，手持示波表能够安全地测量电压、电流波形，分析谐波成分，检测电压暂降、瞬态干扰等问题。其隔离输入功能有效避免了地环路引起的测量误差和安全隐患。

3. 通信与网络维护

现场安装或维护工业通信网络时，手持示波表可捕获差分信号的眼图、噪声和反射，协助定位线缆故障、终端电阻匹配等问题。部分型号还支持协议解码，直接显示报文内容。

4. 汽车电子与新能源检测

在汽车维修和新能源领域，手持示波表用于检测CAN总线、LIN总线、点火线圈、喷油嘴、电机控制器等信号。其电池供电和便携性使技术人员能在车内狭小空间灵活操作。

5. 科研与教学演示

在户外实验或教学现场，手持示波表可以方便地展示信号波形，帮助学生理解电路原理，无需搬运沉重的台式设备。

选择手持示波表的关键指标

面对市场上众多品牌和型号，选择合适的手持示波表应关注以下参数：

• 带宽：决定能准确测量的最高信号频率。常见带宽为20MHz至500MHz，现场维修一般100MHz左右足够。
• 采样率：至少为带宽的2.5倍，以保证波形还原度。
• 通道数：通常为2通道或4通道，隔离通道更佳。
• 垂直分辨率：8位为主，高端型号可达12位或16位。
• 记录长度：影响捕获复杂信号细节的能力。
• 万用表功能：真有效值电压、电流、电阻、电容、通断等。
• 防护等级与电池续航：根据现场环境选择。
• 连接与存储：USB、Wi-Fi、SD卡等方便数据导出。

典型产品举例

• Fluke 190系列：业内知名的便携式示波表，带宽最高500MHz，四通道隔离，IP51防护，适合严苛工业环境。
• Tektronix THS3000系列：带宽100MHz至200MHz，电池续航长，体积轻薄。
• Keysight U1600系列：集示波器与万用表于一体，适合实验室与现场两用。
• Rigol MSO5000系列：虽然偏向台式，但也有便携型号，性价比高。
• 国产代表：优利德、利利普、麦科信等品牌也推出了多款功能丰富的手持示波表。

使用注意事项与趋势

使用手持示波表时，务必注意安全：

• 确认输入电压范围，避免过压损坏。
• 使用隔离通道或差分探头进行浮地测量。
• 定期校准，保证测量精度。
• 在强电磁干扰环境下，使用屏蔽线和滤波措施。

手持示波表将朝着更高带宽、更高分辨率、智能化分析、无线连接和云端数据管理的方向发展。随着物联网和工业4.0的推进，现场检测对便携仪器的需求将持续增长，手持示波表作为电子测量仪器的关键一员，其地位将愈发重要。

##

手持示波表以其便携性、多功能性和环境适应性，成功解决了现场电子测量的痛点。无论是设备维护、故障诊断还是科研教学，它都能提供快速、直观、可靠的信号视图。对于任何需要在现场与电子信号打交道的工程师来说，手持示波表不仅是工具，更是提升效率与安全性的必备伙伴。在电子测量仪器家族中，它正扮演着越来越重要的角色。
